मल्टीलेयर पीसीबी (प्रिंटेड सर्किट बोर्ड) का उपयोग व्यापक रूप से इलेक्ट्रॉनिक उपकरणों में मल्टी-लेयर सर्किट वायरिंग और कनेक्शन के लिए किया जाता है। इसके मुख्य उपयोगों में शामिल हैं, लेकिन निम्नलिखित बिंदुओं तक सीमित नहीं हैं:
सबसे पहले, बहुपरत पीसीबी एक सीमित स्थान में अधिक जटिल सर्किट डिजाइन की अनुमति देता है। परतों की संख्या बढ़ाने से, डिजाइनर विभिन्न परतों के बीच सर्किट और संकेतों की व्यवस्था कर सकते हैं, जिससे
आपसी हस्तक्षेप को कम करना और संकेत अखंडता में सुधार करना। यह उच्च-आवृत्ति और उच्च गति वाले अनुप्रयोगों जैसे कंप्यूटर, संचार उपकरण और उच्च-अंत उपभोक्ता इलेक्ट्रॉनिक्स में विशेष रूप से महत्वपूर्ण है।

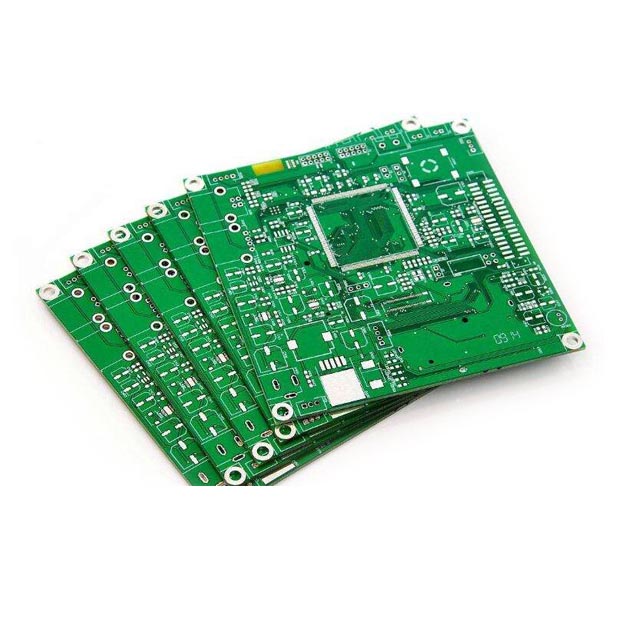

दूसरा, विद्युत अलगाव प्रदान करते समय,गुणा-परत कठोर पीसीबीसर्किट बोर्ड के समग्र आकार और वजन को प्रभावी ढंग से कम कर सकते हैं। स्मार्टफोन, टैबलेट और एम्बेडेड डिवाइस जैसे छोटे इलेक्ट्रॉनिक उपकरणों के लिए, मल्टीलेयर पीसीबी बहुत अधिक जगह लेने के बिना जटिल कार्यों का समर्थन कर सकते हैं, जो लाइटर और अधिक पोर्टेबल उत्पादों को डिजाइन करने में मदद करता है।
इसके अलावा, बहुपरत पीसीबी भी विनिर्माण प्रक्रिया के लचीलेपन को बढ़ाते हैं। डिजाइनर बाद की विधानसभा और परीक्षण की सुविधा के लिए विभिन्न परतों में विभिन्न कार्यात्मक मॉड्यूल वितरित कर सकते हैं। विशेष रूप से मोटर वाहन, चिकित्सा इलेक्ट्रॉनिक्स और औद्योगिक नियंत्रण जैसे क्षेत्रों में, जिसमें विश्वसनीयता और स्थिरता, उच्च स्थायित्व और उच्च घनत्व वायरिंग लाभ की आवश्यकता होती हैगुणा-परत कठोर पीसीबीविशेष रूप से प्रमुख हैं।
के बीच सबसे बड़ा अंतरगुणा-परत कठोर पीसीबीबोर्ड और एकल-पक्षीय और दो तरफा बोर्ड आंतरिक शक्ति और जमीन परतों के अलावा हैं। पावर और ग्राउंड नेटवर्क मुख्य रूप से पावर लेयर पर रूट किए जाते हैं। पीसीबी बहुपरत बोर्डों पर, प्रत्येक सब्सट्रेट परत के दोनों किनारों पर प्रवाहकीय धातु होती है, और बोर्डों को एक साथ जोड़ने के लिए विशेष चिपकने वाले का उपयोग किया जाता है, और प्रत्येक बोर्ड के बीच इन्सुलेट सामग्री होती है। हालांकि, पीसीबी मल्टीलेयर वायरिंग मुख्य रूप से शीर्ष और नीचे की परतों पर आधारित है, जो मध्य वायरिंग परत द्वारा पूरक है। इसलिए, मल्टीप्ली-लेयर रिगिड पीसीबी बोर्डों का डिज़ाइन मूल रूप से डबल-साइडेड बोर्डों की डिज़ाइन विधि के समान है। कुंजी यह है कि सर्किट बोर्ड की वायरिंग को अधिक उचित बनाने के लिए आंतरिक विद्युत परत की वायरिंग को कैसे अनुकूलित किया जाए। बहुक्रियाशील विकास, बड़ी क्षमता और छोटी मात्रा का अपरिहार्य उत्पाद।
पीसीबी एक सर्किट बोर्ड है जो मुद्रण के समान तरीके से निर्मित होता है, इसलिए आम पीसीबी को कई परतों में एक साथ बंधे होते हैं, और प्रत्येक परत में एक राल इन्सुलेट सब्सट्रेट और एक धातु सर्किट परत होती है। सबसे बुनियादी पीसीबी को 4 परतों में विभाजित किया गया है। ऊपर और नीचे सर्किट कार्यात्मक सर्किट हैं, सबसे महत्वपूर्ण सर्किट और घटकों की व्यवस्था करते हैं, और मध्य दो सर्किट ग्राउंड लेयर और पावर लेयर हैं। लाभ यह है कि यह सिग्नल लाइनों और बेहतर ढाल हस्तक्षेप में सुधार कर सकता है। सामान्यतया, 4 परतें पीसीबी के सामान्य संचालन के लिए पर्याप्त हैं, इसलिए तथाकथित 6 परतें, 8 परतें, और 10 परतें वास्तव में पीसीबी की विद्युत क्षमता में सुधार करने के लिए अधिक सर्किट परतें जोड़ रही हैं, अर्थात, दबाव असर क्षमता।
इसलिए, पीसीबी परतों की संख्या में वृद्धि का मतलब है कि अधिक सर्किट को अंदर डिज़ाइन किया जा सकता है। मेमोरी के लिए, आपको पीसीबी परतों की संख्या बढ़ाने की आवश्यकता कब है? उपरोक्त के अनुसार, यह स्पष्ट रूप से है जब पीसीबी की विद्युत शक्ति बहुत मजबूत या बहुत अधिक है। मेमोरी पीसीबी का वोल्टेज और करंट सबसे मजबूत कब है? जो खिलाड़ियों ने ओवरक्लॉकिंग खेला है, उन्हें पता होगा कि यदि मेमोरी बेहतर प्रदर्शन प्राप्त करना चाहती है, तो ऑपरेटिंग आवृत्ति को बढ़ाने के लिए यह दबाव डाला जाना चाहिए। इसलिए, हमारे लिए यह निष्कर्ष निकालना मुश्किल नहीं है कि जब स्मृति का उपयोग उच्च आवृत्ति पर किया जा सकता है या ओवरक्लॉक किया जा सकता है।
